一般像花生等含油量高的油料，在預處理與壓榨工段得到的花生餅中，仍含有大量的油脂。經過浸出工段處理后，餅中的含油量可低于1%?；蛘呤谴蠖沟群土康偷挠土希山?jīng)過預處理后，直接進浸出工段，得油率會有所加快。

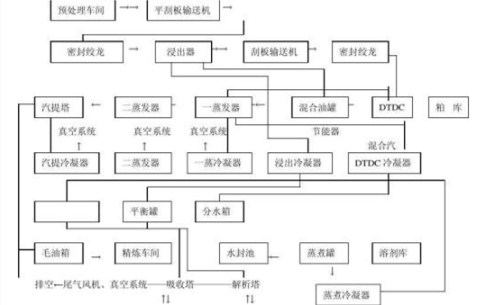

 浸出工藝流程圖


  油脂浸出工段一共包含四項工藝，分別是：油脂浸出、濕粕脫溶烘干、混合油的蒸發和氣提及溶劑蒸汽的冷凝和回收。


1.油脂浸出

　 （1）工藝流程：料胚（或預榨餅）→存料箱→封閉絞龍→（溶劑→）浸出器（→濕粕）→混合油

　　油料經過預處理后所成的料胚或預榨餅，由輸送設備送入浸出器，經溶劑浸出后分別得到濃混合油和濕粕。

　 （2）浸出設備：浸出系統的重要設備是浸出器，其形式有很多。

　　間歇式浸出器——浸出罐；連續式浸出器——平轉式浸出器、環形浸出器、拖鏈箱式浸出器等。

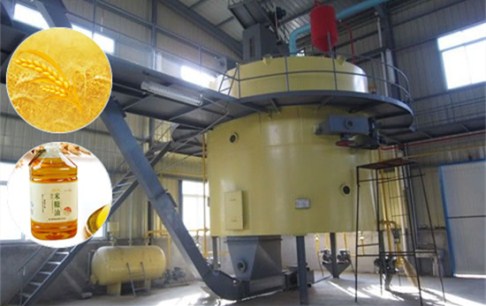

平轉浸出器


2.濕粕的脫溶烘干

（1）工藝流程：濕粕→刮板輸送機→蒸脫機（混合蒸汽）→干粕（冷卻）→倉庫；

                          →溶劑蒸汽→冷凝、回收；

　　從浸出器卸出的粕中含有25％—35％的溶劑，為了使這些溶劑得以回收和獲得質量較好的粕，可通蒸汽加熱以蒸脫溶劑。得到的成品粕入倉庫，得到的溶劑蒸氣進入冷凝回收系統。

　 （2）脫溶烘干設備 對預榨餅浸出粕的脫溶烘干多采用高料層蒸脫機，對大豆一次浸粕的脫溶烘干，宜采用D.T蒸脫機。

3.混合油的蒸發和汽提

（1）工藝過程：混合油過濾→混合油貯罐→d蒸發器→第二蒸發器→汽提塔→浸出毛油；

從浸出器泵出的混合油（油脂與溶劑組成的溶液），須經處理使油脂與溶劑分離。分離方法是先將混合油進行“預處理”，以除去其中的固體粕末及膠狀物質，然后利用油脂與溶劑的沸點不同，起初將混合油加熱蒸發，使jue大部分溶劑汽化而與油脂分離。然后，再利用油脂與溶劑揮發性的不同，將濃混合油進行水蒸氣蒸餾（即汽提），把毛油中殘留溶劑蒸餾出去，從而獲得含溶劑量很低的浸出毛油。

（2）混合油的蒸發設備——長管蒸發器

混合油的蒸發是利用油脂幾乎不揮發，而溶劑沸點低、易于揮發的特性，用加熱使溶劑大部分汽化熬出，從而使混合油中油脂的濃度大大加快的過程。在蒸發設備的選用上，油廠多選用長管蒸發器（也稱為“升膜式蒸發器”）。其特點是加熱管道長，混合油經預熱后由下部進入加熱管內，迅速沸騰，產生大量蒸氣泡并迅速上升?；旌嫌鸵脖簧仙恼魵馀輲?dòng)并拉曳為一層液膜沿管壁上升，溶劑在此過程中繼續蒸發。由于在薄膜狀態下進行傳熱，故蒸發效率較高。　　

（3）混合油的汽提設備——汽提塔

通過蒸發，混合油的濃度大大加快。然而，溶劑的沸點也隨之升高。無論繼續進行常壓蒸發或改成減壓蒸發，欲使混合油中剩余的溶劑基本除去都是相當困難的。只有采用汽提，才能將混合油內殘余的溶劑基本除去。

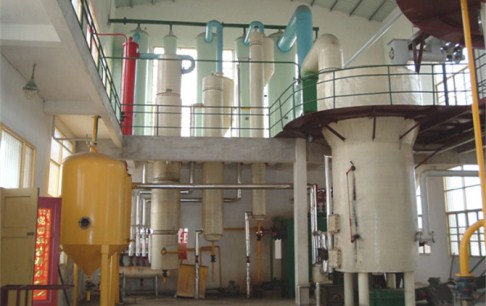

混合油蒸發系統車間一角

4.溶劑蒸氣的冷凝和冷卻的

工藝流程

　　由d、第二蒸發器出來的溶劑蒸氣因其中不含水，經冷換器冷卻后直接流入循環溶劑罐；由汽提塔、蒸烘機出來的混合蒸氣進入冷凝器，經冷凝后的溶劑、水混合液流入分水器進行分水，分離出的溶劑流入循環溶劑罐，而水進入水封池，再排入下水道。

　　若分水器排出的水中含有溶劑，則進入蒸煮罐，蒸去水中微量溶劑后，經冷凝器出來冷凝液進入分水器，廢水進入水封池。

　　在正常情況下，分水器排出的廢水經水封池處理，但當水中夾雜有大量粕屑時，對呈乳化狀態的一部分廢水，應送入廢水蒸煮罐，用蒸汽加熱到92℃以上，但不c過98℃，使其中所含的溶劑蒸發，再經冷凝器回收。
