螺旋榨油機原理

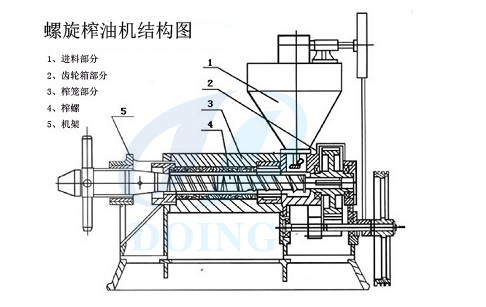

螺旋榨油機結構圖

螺旋榨油機是使用比較廣泛的一種榨油機設備，由機架及機座，進料機構，螺旋軸，榨籠，出餅調節機械，齒輪箱及傳動裝置幾部分組成。

螺旋榨油機結構：
1.進料機構
由錐狀料斗和斗內螺旋喂料器組成，熟料入斗后，由于料斗內螺旋喂料軸，強制喂入螺旋榨油機的榨膛內，可有效防止下料斗搭橋現象。
2.螺旋榨油機榨膛
由上、下榨籠殼裝合而成。其內部前段安放榨條圈（有24根榨條），后段順次安裝17只特制圓形榨圈。前段的榨條圈內24根榨條按圓環形排列，每根榨條的一個面上磨成一定深度的凹面，與相鄰榨條的平面拼合，形成流油縫隙（寬0.5--0.7毫米）。每個榨圈的一個端面是磨平的，而另一端面上開有220條徑向流油的溝槽，槽深0.4--0.7毫米。當它與相鄰榨圈的平面貼緊時，即形成流油縫隙，使油從這些縫隙中流出而匯集于油槽。
3.榨軸
榨膛內裝有一根螺旋軸。膛內料的翻動，主要依靠榨條的棱角和榨圈內特殊的曲線型鋸齒阻力作用而完成。螺旋軸由軸和軸上套入的7節榨螺段，以及出餅捎頭所組成。

螺旋榨油機

螺旋榨油機原理:
螺旋榨油機工作時，螺旋軸的旋轉有推進作用，把進入榨膛的料坯向內推進。在這一過程中，由于榨螺導程的縮短，推進速度變慢，根圓直徑的加大，使螺旋榨油機榨膛空間體積逐漸變小而產生壓力，將料坯中的油脂擠壓出來從榨籠縫隙中流出，料渣被擠壓成薄餅而從榨軸末端排出。

從料坯進入到出餅的全過程可分為三個階段：
1.進料階段
熟坯入榨后發生塑性變形，開始出油。高油份的油料在此階段出油較為明顯。
2.主壓階段
壓力加大，加速料坯出油。
3.成餅階段
為了將擠壓出來的油瀝干和防止料坯料油“回吸”，此階段仍保持較高的壓力，以延長壓榨時間。

螺旋榨油機有單級壓榨和雙級壓榨兩種形式，單級只有一個橫臥的榨膛，雙級另加一個直榨膛以進行第壓榨。榨螺軸由若干個榨螺和距圈套裝在軸上構成。每個榨螺有一定的螺距和螺深，而一根軸上的各個榨螺的螺距從進料口到出料口逐漸縮短，螺深逐漸變淺，因此使榨膛容積從進口到出口逐漸減小，料坯進入榨膛后沿榨螺螺級向出口處推進，所受的壓力逐漸變大，從而將油陸續擠出。圓筒形榨籠的榨條與榨條間加裝墊片以形成出油縫隙，擠出的毛油即通過此縫隙流出。

大型螺旋榨油機的榨籠還裝有刮刀，刮刀口深入榨膛，對準每個距圈，用以防止料坯在榨膛內滑轉，并防止回坯，并用以調節出餅厚薄，從而相應地控制榨膛壓力，降低殘油率。此外,該螺旋榨油機還有使渣餅表面光潔的夾餅機構等,并常附有蒸炒鍋，可使油料的蒸炒與壓榨連續進行。用作預榨機的螺旋榨油機是以較大的壓力將油料進行預榨，將預榨后的坯餅再放入螺旋榨油機內繼續壓榨或用浸出法取油。因而，螺旋榨油機進、出口端的榨膛容積變化較大，生產能力也較大。

螺旋榨油機能連續作業，勞動強度小，出油后的渣餅薄而小，便于綜合利用；螺旋榨油機可壓榨油料包括花生，大豆，油葵，菜籽，棉籽等。
